AMSY-6聲發射系統硬件
一、主機箱

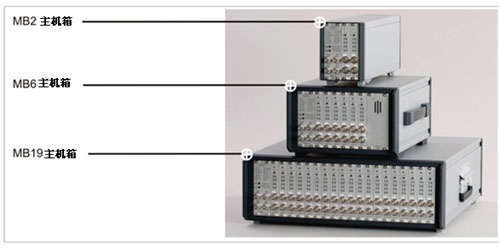

主機系列產品

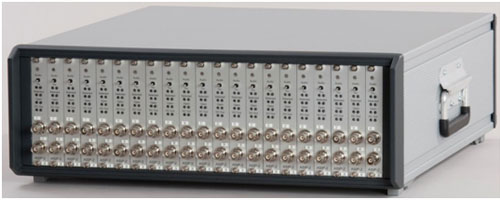

EB21擴展箱
1、堅固的工業級專用機箱，能夠適應惡劣的現場應用及運輸需要；
2、 具有4-16個外接參數，可以采集壓力、拉力、溫度等參數，采樣率為10kHz，精度16位；
3、 帶有17個儀器工作狀態指示燈，及時觀察儀器的工作狀態；
4、 采用高速USB 3.0以上協議進行數據傳輸；
5、 帶多臺儀器串聯接口，可方便的連接多臺聲發射儀器，完成更大構件的檢驗，可使聲發射通道達254個；
6、 指尖快速響應：手動開關可控制數據采集；隨時排除檢測過程中外界影響產生的聲發射信號；
7、 聲發射采集卡，采用四邊固定方式，可靠性高；
8、通過網絡，可實現遠程聲發射檢測以及儀器故障診斷，實現遠程在線幫助；
9、供電方式：220V交流或24V直流供電。
主機箱物理參數：
|
型號 |
尺寸（寬*高*長cm） |
可裝通道數 |
重量（公斤） |
|
MB2-V2 |
10.5x15x40.5 |
4 |
2.9 |
|
MB6-V2 |
27 x 17x 39 |
12 |
5.0 |
|
MB19-V2 |
48 x 17 x 51 |
38 |
7.7 |
|
EB21-V2 |
48 x 17x 51 |
42 |
7.5 |

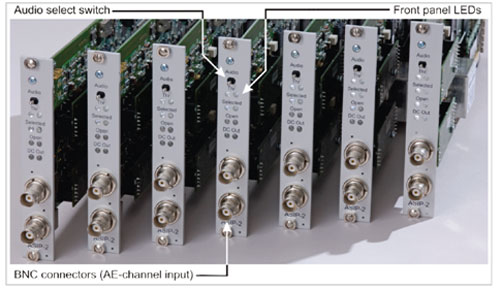

二、聲發射采集卡
1、采用市場上的新元器件設計，避免維修困難；
2、每塊聲發射采集卡，出廠前都經過220個嚴格檢驗程序；
3、每塊板上有2個獨立的聲發射通道，所有電路都是獨立的，無共用部分；
4、每通道有4個多色指示燈，可指示有無信號、同軸電纜線的斷路或者短路等；
5、工作頻率：0.5/18kHz -2.4MHz；
6、每個通道AD/C：40MHz，18位動態范圍；
7、 采樣率：10 MHz、20 MHz和40MHz可選
8、具有近500個濾波段可選，且有特殊濾波功能；
9、超低白噪音：6μVP；
10、可調自動標定脈沖幅度：1-450V；進行傳感器自動測試和評價；
11、每個通道可選配16MB/512MB/2GB的波形模塊；
12、每個通道具有真實能量模塊，可檢測真實能量；
13、到達時間：63位，100ns分辨率；
14、上升時間和持續時間：100ns（10MHz采樣頻率）；
15、計數：16位；
16、撞擊平均電平：＜1μV；
17、撞擊之前的噪音電平：＜1μV；
18、信號強度分辨率：0.3pVs ，nVs=10-9Vs；
19、可采集撞擊鏈、撞擊鏈計數、撞擊鏈能量；
20、可采集突發和連續聲發射信號，可以監測泄漏等連續信號。
