          Sonyks超聲導波檢測系統

          Sonyks系統是Eddyfi集團推出的超聲導波管道腐蝕檢測系統。該系統突出特點就是集磁致伸縮和壓電超聲兩種導波技術于一體,充分利用兩種超聲導波技術的優點,可以滿足更多不同工況的管道腐蝕檢測,如法蘭管、很多附屬結構的管道現在也可用該系統檢測。
          零售價
          0.0
          市場價
          0.0
          瀏覽量:
          1000
          產品編號
          數量
          -
          +
          庫存:
          0
          產品描述
          參數
          技術參數
          配置清單
          相關視頻

          Sonyks系統是Eddyfi集團推出的超聲導波管道腐蝕檢測系統。該系統突出特點就是集磁致伸縮和壓電超聲兩種導波技術于一體,充分利用兩種超聲導波技術的優點,可以滿足更多不同工況的管道腐蝕檢測需要,如法蘭管、很多附屬結構的管道現在也可用該系統檢測。

          Sonyks系統主機采用了超聲主機與計算機一體化設計,并配備了電容式觸摸屏,同時內置氣泵和GPS,方便了現場數據采集和現場數據分析。結合優化的軟件功能,使得檢測效率提高了50%。

          Sonyks系統既可以配置新的卡具,又可以兼容Teletest的卡具和其他廠家的探頭環,讓新老用戶都能享受到新機型的優越性能,還能為老用戶節約成本。

          操作流程簡單,工作效率提高50%

          向導式的操作流程,降低了對操作人員的要求和設置時間,使得工作效率提高了50%。

          一次采集得到完整的數據

          Sonyks系統主機集成了觸屏式計算機,采用寬頻和全矩陣捕獲 (FMC) 數據采集技術,每個檢測位置只需一次數據采集,即可完成現場的所有數據采集工作,隨即可將卡具移至下一個檢測位置,在準備間隙就能完成上一個檢測位置的數據分析并得到準確結果。

          與老型號相比,具有更好的信噪比

          Sonyks與老型號相比,信噪比提高了6dB,可檢測更長的距離和更小的缺陷。信噪比的提高使噪音信號降低,特征信號更突顯,即使新手也能對數據做出準確的分析。

          增加了應用場景

          Sonyks系統除了長距離導波檢測外,還增加了短距離和中距離的應用。如,使用新的 128 kHz 磁致伸縮卡具來檢測帶法蘭的管道。



          特點:

          •     信噪比提高6dB,實現更長距離和更小缺陷的檢測
          •     操作更方便,解釋更簡單
          •     操作流程簡單,檢測效率提高50%
          •     兼容Teletest的卡具和其他制造商的探頭環
          •     只需一次數據采集,即可完成現場的所有數據采集工作
          •     可隨時隨地對采集的數據進行分析并得到準確結果
          •     具有聚焦功能,缺陷周向定位更準確
          •     檢測范圍:38mm-1829mm的管徑
          •     主機內置氣泵和GPS

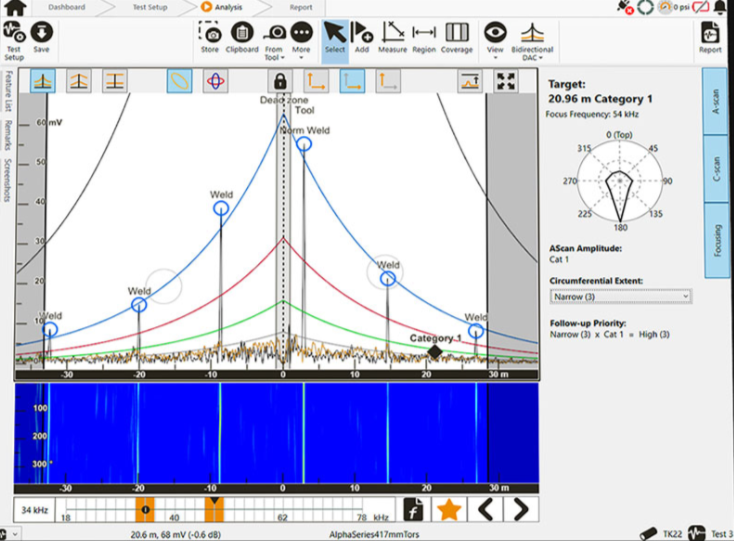

          軟件界面

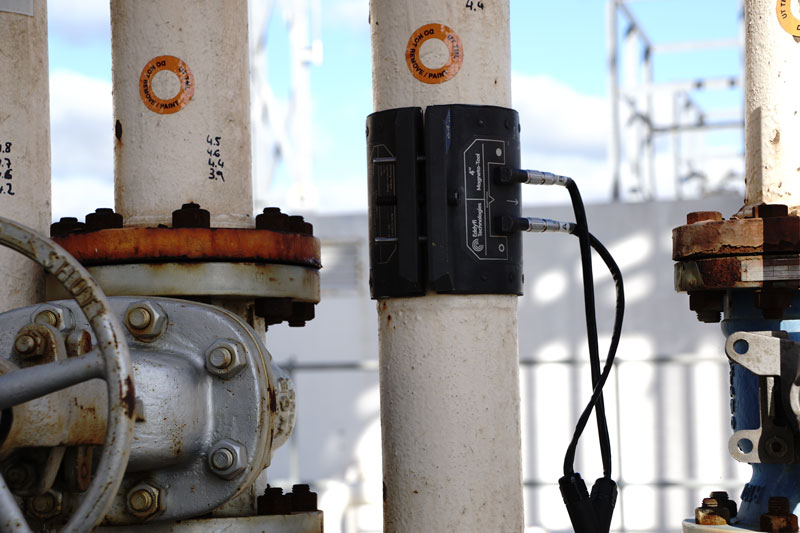

          現場圖片1



          現場圖片2



          現場圖片3





          掃二維碼用手機看
          未找到相應參數組,請于后臺屬性模板中添加

          技術參數如下:

          主機

          尺寸(長×寬×高)

          355 × 288 × 127mm

          重量(帶1塊電池)

          7.2kg

          電壓范圍

          100-240VAC,50-60 Hz

          供電類型

          交流或電池

          電池

          類型

          10.8 V鋰電池

          使用時間

          6 - 8小時

          視頻輸出

          HDMI高清

          激發通道數

          40

          激發頻率范圍

          5 - 260 kHz

          標準輸出電壓

          200Vpp

          接收通道數

          40

          接收增益范圍

          100dB

          檢測距離

          縱波:可達365m

          扭轉波:可達200m

          均衡數

          128

          聚焦功能

          有,具有C掃描成像功能

          顯示屏

          26.4cm(10.4in)

          無反射(AR涂層)

          防指紋(疏油涂層)

          3mm化學強化玻璃膜

          光學粘合 LCD 和觸摸屏

          增強背光

          軟件選項

          Sonyks GO (主機上安裝)

          Sonyks PRO(可選筆記本電腦安裝控制)

          筆記本電腦連接

          可選通過Wi-Fi或千兆網連接

          存儲

          200GB固態硬盤

          冷卻

          密封內置風扇

          泵壓力

          60PSI

          卡具壓力監測

          GPS功能

          定位精度2.5m

          傳感器兼容性

          兼容磁致伸縮和壓電陶瓷傳感器

          支持的卡具類型

          Sonyks 壓電陶瓷和磁致伸縮卡具

          Teletest卡具及其他壓電陶瓷傳感器環

          儀器性能測試模塊

          探頭識別和設置

          自動識別Sonyks卡具,包括卡具類型,尺寸,序列號,管道和零點角度

          最大采樣范圍

          125ms

          自動檢測

          測試電容

          運行環境

          防護等級

          按IP65設計

          操作溫度

          0 - 40 ℃

          操作濕度

          95%,無結霜

          滿足標準

          ASME, EN 61010-1, CE, WEEE, FCC

          Part 15B, ICES-003, AS/NZS CISPR 22,

          RoHS

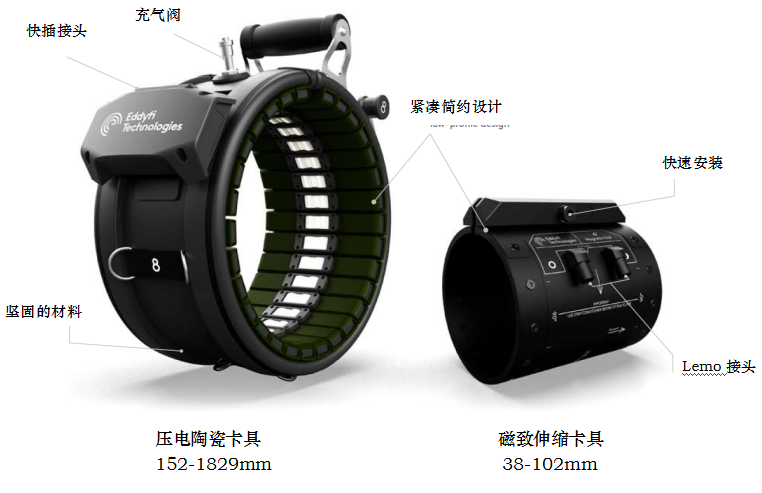

          兼容卡具和模塊類型

          壓電陶瓷卡具-傳感器類型

          壓電陶瓷傳感器(PZT)

          壓電陶瓷卡具-頻率范圍

          20-80 kHz

          壓電陶瓷卡具-管徑范圍

          單卡具:152-914mm

          雙卡具對接:660-1829mm

          壓電陶瓷卡具-傳感器

          自動識別卡具、管徑、方向和角度

          壓電陶瓷卡具-最大表面溫度

          120℃

          磁致伸縮卡具-傳感器類型

          周向分割式磁致伸縮傳感器(SMS)

          每個磁致伸縮卡具

          分三個頻率規格

          32 kHz–頻率范圍:22–42 kHz

          64 kHz–頻率范圍:54–74 kHz

          128 kHz–頻率范圍:118–138 kHz

          磁致伸縮卡具-管徑范圍

          38mm、51mm、76mm和 102 mm

          磁致伸縮卡具-最大表面溫度

          80℃

          短時間接觸可達120℃

          Teletest卡具-傳感器類型

          壓電陶瓷傳感器

          Teletest卡具-管徑范圍

          單卡具:152–610mm

          雙卡具對接:660–1321mm

          三卡具對接:1372–1981mm

          Teletest卡具-頻率范圍

          20-80 kHz ,根據傳感器間距和波形模式

          Teletest卡具-表面溫度

          標準120℃

          高溫卡具240℃

          Teletest模塊-兼容波形模式

          多模式

          3圈扭轉波-間距30mm

          3圈扭轉波-間距45mm

          SONYKS產品介紹視頻:

          SONYKS操作演示視頻:
